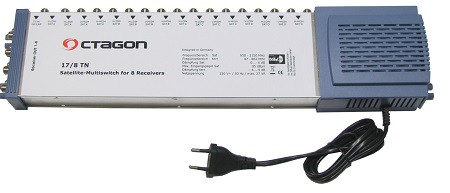

OCTAGON OMS 17/8 NT

[tabs]


[tab title=“Beschreibung“]
Multischalter mit 17 Eingängen (16 x SAT, 1 x terr.) für die Signalverteilung an 8 Teilnehmer. Das terrestrische Signal kann mit eingespeist werden. Für Quattro LNB`s geeignet.

  • mit eingebautem Netzteil
  • hohe Isolation (Entkopplung)
  • integrierte Schräglage (SAT) zur Kompensation der höheren Kabeldämpfung bei hohen Frequenzen und somit lineare Pegel am Receivereingang
  • Hohe Eingangspegel (SAT) durch SAT-Verstärker jeweils am Receiverausgang
  • schaltbare aktive Terrestrik mit hoher Verstärkung
  • Schaltnetzteile mit geringer Stromaufnahme und hohem Wirkungsgrad
  • Anzahl der Eingänge : 16 x SAT, 1 x terr.
  • Receiver-/Teilnehmerausgänge : 8 (F)
  • Terr. Verstärker 47-862 MHz : JA – schaltbar
  • Schaltspannung Selektion LNB/Polarität : 14,5 – 15,5V-DC, DiSEqC 2.0
  • Frequenzbereich : SAT/IF 950 – 2150 MHz, Terr. 47 – 862 MHz
  • Dämpfung Teilnehmerausgang : SAT/IF @ 950 MHz -4dB, SAT/IF @ 2150 MHz -4dB terr.Rec.1-4 +3dB (-7dB) terr.Rec.5-8 -2dB (-8dB)
  • Max. Eingangspegel : SAT/IF 95 dBµV, terr. aktiv 90 dBµV
  • Max. Ausgangspegel (EN 50083-3) : SAT/IF IMA3 95 dBµV, terr. 93 dBµV
  • Rückflussdämpfung : Eingänge/Ausgänge > 8dB (typ. 10 dB)
  • Entkopplung : SAT-SAT > 30 dB, SAT-TV > 35 dB
  • Schirmungsmass : 47-300 MHz 85 dB / 300-470 MHz 80 dB, 470-1000 MHz 75 dB / > 1000 MHz 55 dB
  • Max. Stromverbrauch vom Receiver : 50 mA
  • Max. Stromverbrauch intern (vom Netzteil) : 80 mA
  • Integriertes Schaltnetzteil : 12 Volt / 1600 mA (kurzschlussfest) Primär 230 V ~
  • Primäre Leistungsaufnahme in Watt bei Last : Standby-Modus < 1,0 Watt* 600 mA Last 12 Watt* 1200 mA Last 19,5 Watt*
  • Max. Fernspeisespannung zu LNB(s) : 1200 mA (12V NUR an LNB-Eingang H-H)
  • Hinweis : Quattro-LNB typisch 160-200 mA Stromaufnahme
  • Temp. Bereich + Nutzung : – 20 …. + 60C / trockene Innenräume
  • Abmessungen : 430 x 105 x 51mm
